HS35N10249WBV0 | 10362144 WEG - Encoder Incremental Dynapar

Clique no botão ao lado para assistir o video relacionado ao produto.

Assistir Video

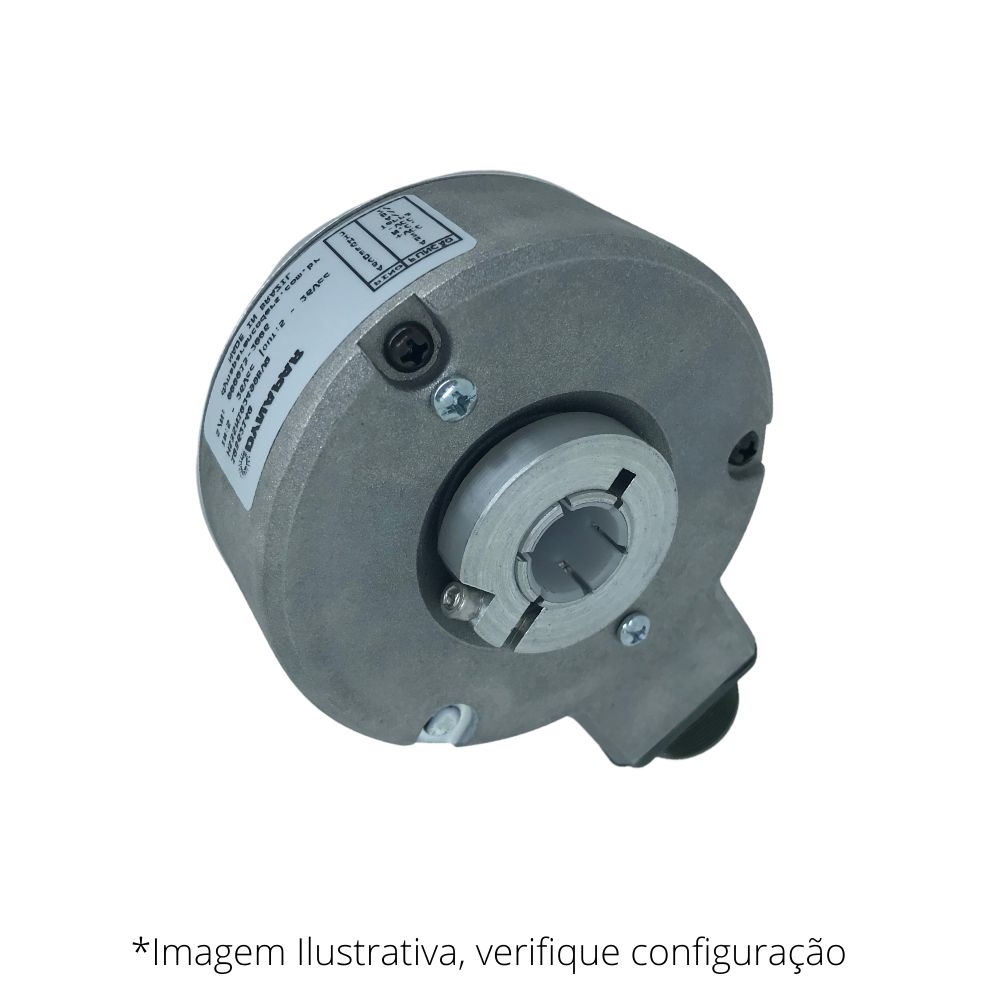

HS35N10249WBV0 | 10362144 WEG - Encoder Incremental Dynapar

Código: LHIDORP287 Marca:

HS35N10249WBV0 | 10362144 WEG -  bidirecional com marker e canais complementares com 1024PPR, Eixo vazado, Saída 5-26Vcc Defasagem Inversa (Negativa) via; Conector militar de 10 pinos(não acompanha plug fêmea); Conexão Elétrica: nenhuma.

- Baixe o Catálogo Encoder HS35N Atualizado 2021

- Baixe o Manual Encoder HS35N Atualizado 2021

- Precisa de outras configurações ou part number? Entre em contato!



Descrição Geral da Série HS35N Dynapar

Locais de aplicação

- Automação de Fábricas

- Elevadores

- Embalagem

- Laboratórios

- Motores Elétricos

- Óleo e Gás

- Papel e Celulose

- Servomotores

- Siderurgia e Mineração



Diâmetro total

- 89mm



Diâmetro do eixo

- 6 mm

- 1/4"

- 5/16"

- 8 mm

- 3/8"

- 10 mm

- 12 mm

- 1/2"

- 5/8"

- 15 mm

- 16 mm



Resolução

- 1-5000PPR



Alimentação

- 5-26VCC



Temperatura de Operação

- 0 à +100°C



Temperatura de Armazenamento

-20 à +100°C



Tipo de Montagem

- Lâmina de fixação



Interface

- Line driver



Grau de Proteção

- IP65



Rotação Máxima

- 3600RPM



Tipo de conexão

- Cabo

- Conector CONIN (M23)

- Conector Militar 10 pinos



Todos os detalhes sobre Encoder Incremental HS35N

Para que é usado um encoder incremental?

Encoders incrementais são comumente usados para medir a velocidade de sistemas mecânicos. Isso pode ser feito para fins de monitoramento ou para fornecer feedback para controle de movimento, ou ambos.

Qual é a diferença entre encoder absoluto e incremental?

O encoder rotativo incremental emite o pulso correspondente ao ângulo de rotação apenas durante a rotação e é o método de medição de contagem que soma o pulso do ponto inicial da medição. O encoder rotativo absoluto emite o sinal de posição correspondente ao ângulo de rotação por código.

Quais são as duas configurações mecânicas principais de encoders?

Existem dois tipos diferentes de encoders: lineares e rotativos. Um encoder linear responde ao movimento ao longo de um caminho, enquanto um encoder rotativo responde ao movimento rotacional.

Quais são os tipos de encoder?

Um encoder é classificado em quatro tipos: tipos de indução mecânica, óptica, magnética e eletromagnética. Existem quatro tipos de informações necessárias para girar o motor com alta precisão: quantidade de rotação, velocidade de rotação, direção de rotação e posição de rotação.

Como funciona um encoder absoluto?

Os encoders absolutos funcionam emitindo uma palavra digital de bit conforme o eixo gira. Existem dois discos, ambos com anéis concêntricos e marcadores de deslocamento. Um disco é fixado ao eixo central; o outro se move livremente. Conforme o disco gira, os marcadores ao longo da trilha dos encoders absolutos mudam de posição no disco fixo.

Por que o encoder é usado no motor?

Os encoders são usados em dispositivos que precisam operar em alta velocidade e com alta precisão. O método de controlar a rotação do motor detectando a velocidade de rotação do motor e o ângulo de rotação usando um encoder é chamado de controle de feedback (método de malha fechada).
