B58N1024DCBA20 Encoder Incremental Dynapar

Clique no botão ao lado para assistir o video relacionado ao produto.

Assistir Video

B58N1024DCBA20 Encoder Incremental Dynapar

Código: LHIDORP313 Marca:

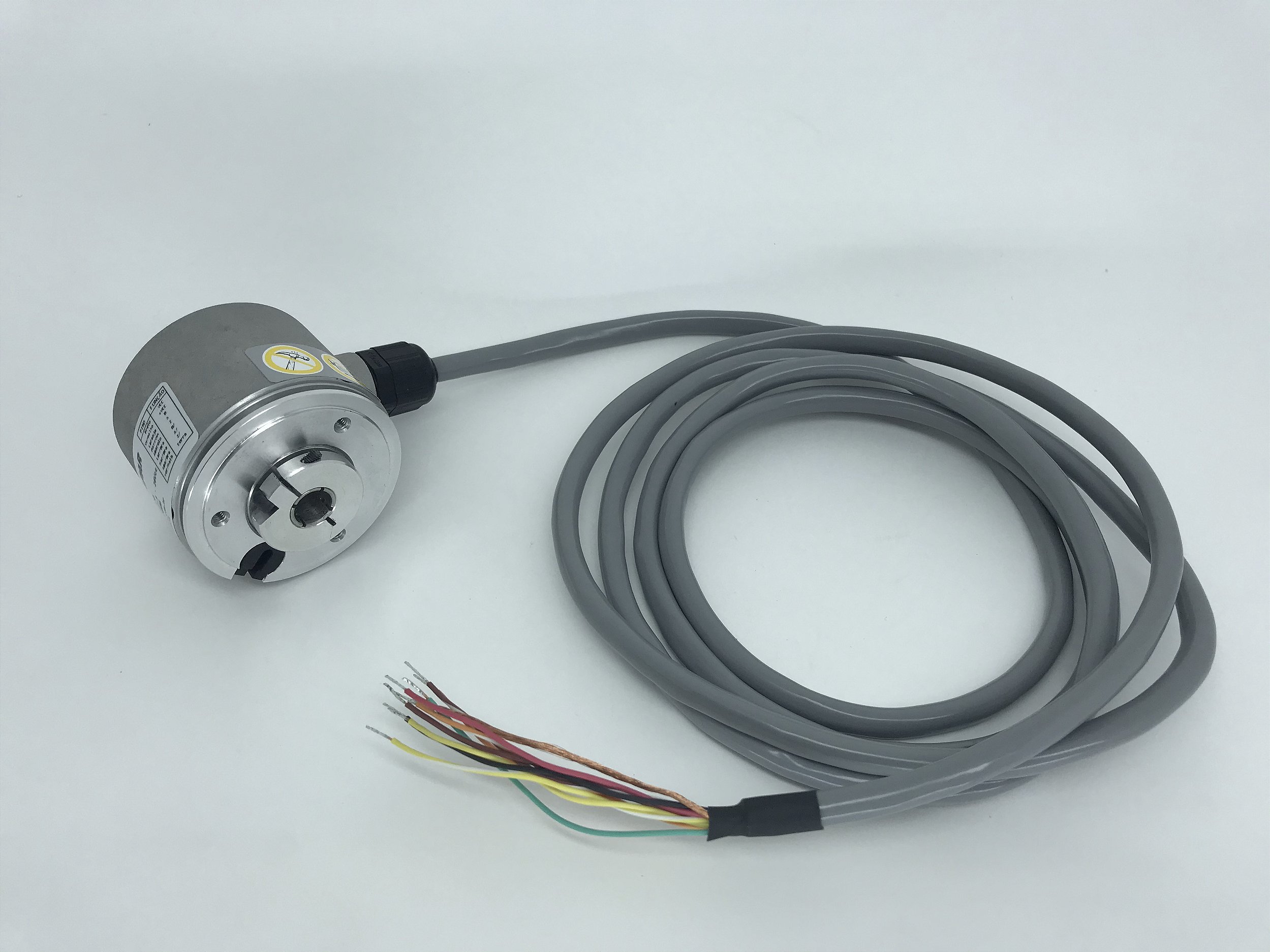

B58N1024DCBA20 - Encoder incremental bidirecional com marker e canais complementares de 1024PPR fixação dianteira (eixo vazado) e 12mm de diâmetro (Vazado). Alimentação 5-30Vcc e saída tipo HTL(5-30Vcc) formato 1 via prensa cabo lateral com cabo de 2 metros  Nenhum.

Principal encoder incremental do mercado, o B58N é fabricado no Brasil e oferece alta robustez em um projeto compacto e muito flexível. Reunindo várias opções de construção mecânica, é oferecido nas versões eixo sólido, eixo vazado, eixo passante ou eixo expansivo, além de contar com uma variedade de flanges e suportes de fixação.

- Baixe o Catálogo Encoder B58N Atualizado 2021

- Baixe o Manual Encoder B58N Atualizado 2021

- Precisa de outras configurações ou part number? Entre em contato!



Descrição Geral da Série B58N

Possui resolução de até 5000PPR (a partir de 3600PPR, consulte a opção de alta resolução). É protegido contra sobretensão, inversão de polaridade e curto-circuito entre saídas. A temperatura de operação é de 0° a -100°C e a de armazenamento de -20°C a 100°C. É um encoder leve, com aproximadamente 400 gramas. Tem garantia de 1 ano para defeitos de fabricação e opção de Produção Turbo, com prazo de 1 dia útil.

DIÂMETRO TOTAL - 58mm
DIÂMETRO DE EIXO - Opções: Sólido: 6, 8, 10 e 12 mm, Vazado: 8, 10, 12 e 15 mm, Expansivo: 8 e 10 mm, Sólido Passante: 8 mm, Hubshaft: 12 mm
RESOLUÇÃO - Até 5000PPR (a partir de 3600PPR, consulte a opção de alta resolução)
ALIMENTAÇÃO - 5-26VCC
TEMP. DE OPERAÇÃO - 0 ~ +100°C
TEMP. DE ARMAZENAMENTO - -20 ~ +100°C
TIPO DE MONTAGEM - Flange synchro, clamping, quadrada e redonda
INTERFACE - Line driver
GRAU DE PROTEÇÃO - IP67 (IP65 quando Cód. 6 = J, L, S)
ROTAÇÃO MÁXIMA - 6000RPM
TIPO DE CONEXÃO - Opções: Cabo, Conector CONIN (M23), Conector 8 pinos, Conector Militar 10 pinos, Conector DB9









Todos os detalhes sobre Encoder Incremental B58N

Para que é usado um encoder incremental?

Encoders incrementais B58N são comumente usados para medir a velocidade de sistemas mecânicos. Isso pode ser feito para fins de monitoramento ou para fornecer feedback para controle de movimento, ou ambos.

Qual é a diferença entre encoder absoluto e incremental?

O encoder rotativo incremental emite o pulso correspondente ao ângulo de rotação apenas durante a rotação e é o método de medição de contagem que soma o pulso do ponto inicial da medição. O encoder rotativo absoluto emite o sinal de posição correspondente ao ângulo de rotação por código.

Quais são as duas configurações mecânicas principais de encoders?

Existem dois tipos diferentes de encoders: lineares e rotativos. Um encoder linear responde ao movimento ao longo de um caminho, enquanto um encoder rotativo responde ao movimento rotacional.

Quais são os tipos de encoder?

Um encoder é classificado em quatro tipos: tipos de indução mecânica, óptica, magnética e eletromagnética. Existem quatro tipos de informações necessárias para girar o motor com alta precisão: quantidade de rotação, velocidade de rotação, direção de rotação e posição de rotação.

Como funciona um encoder absoluto?

Os encoders absolutos funcionam emitindo uma palavra digital de bit conforme o eixo gira. Existem dois discos, ambos com anéis concêntricos e marcadores de deslocamento. Um disco é fixado ao eixo central; o outro se move livremente. Conforme o disco gira, os marcadores ao longo da trilha dos encoders absolutos mudam de posição no disco fixo.

Por que o encoder é usado no motor?

Os encoders são usados em dispositivos que precisam operar em alta velocidade e com alta precisão. O método de controlar a rotação do motor detectando a velocidade de rotação do motor e o ângulo de rotação usando um encoder é chamado de controle de feedback (método de malha fechada).

B58N3600KAAL20, B58N2500ZABB20, B58N2500S6BB5K, B58N2500S6BB1K, B58N2048K6BL00, B58N2048ICBATI, B58N2048DFBM00, B58N2048DCBCA0, B58N2048DCBC50, B58N2048DCBA60, B58N2048DCAAA0, B58N2000K6BL00, B58N2000DCBA60, B58N1024WFFD00, B58N1024SCBA50, B58N1024SABC00, B58N1024S6AAST, B58N1024HCBC70, B58N1024HCBA10, B58N1024DFBL00, B58N1024DFBC00, B58N1024DCBC00, B58N1024DCBAA0, B58N1024DCBA90, B58N1024DCBA20, B58N1024AABAG0, B58N1000SCBA20, B58N1000AABS00, B58N1000AABL00, B58N0500ZABA50, B58N0360SABC00, B58N0360KABC00, B58N0360KABA20, B58N0100SABB20, B58N0100SABA40, B58N0040ZABL00. B58N1000AABS00 - B58N1024O8BA50 - B58N2048ICBATI - B58N1024XSCWES - B58N1024DCBA20 - B58N1024XSDWES - B58N0512XSBWES - B58N2048DCBCA0 - B58N3600Z6BB50 - B58N1024WFFD00 - B58N2000Z6BB50 - B58N1024DABL00 - B58N1024XSBA3J - B58N1024WFFASW - B58N3600SABB50 - B58N2500S6BB5K - B58N1024S6CWES - B58N0200DFBA50 - B58N1024SABAA0.
