B401024H8YBA20 Encoder Incremental Miniatura Dynapar

Clique no botão ao lado para assistir o video relacionado ao produto.

Assistir Video

B401024H8YBA20 Encoder Incremental Miniatura Dynapar

Código: LHIDORP318 Marca:

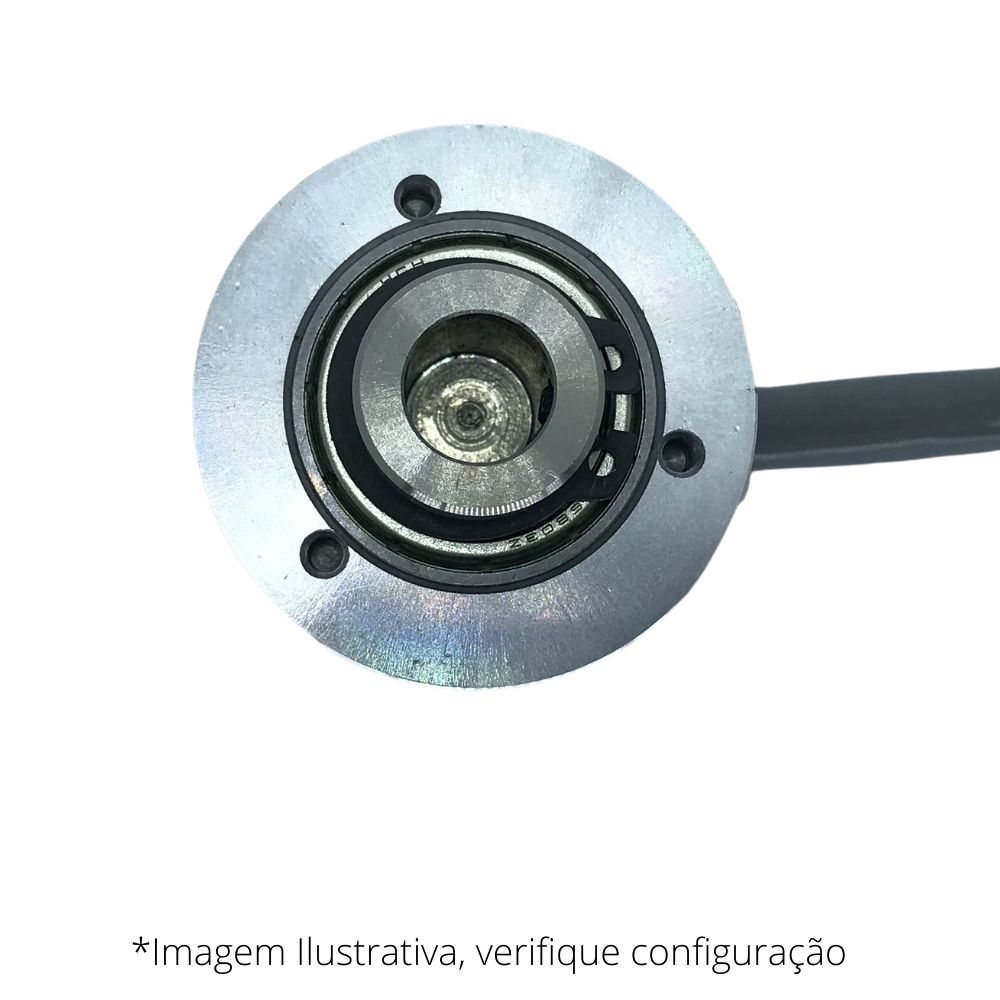

B401024H8YBA20 - Encoder miniatura modelo B40 incremental bidirecional com marker com 1024PPR, eixo hubshaft de 8mm, fixação através de lâmina mola, saída tipo HTL de 5 a 26Vcc, prensa cabo lateral, com cabo de 2 metros sem conector. O encoder miniatura incremental B40 é um sensor compacto e muito flexível, dedicado a aplicacões leves e onde o requisito de espaco é crítico.

- Baixe o Catálogo Encoder B40 Atualizado 2021

- Baixe o Manual Encoder B40 Atualizado 2021

- Precisa de outras configurações ou part number? Entre em contato!

Especificações Técnicas da Série B40 Encoder Miniatura

DIÂMETRO TOTAL - 40mm
DIÂMETRO DE EIXO - Sólido: 6 mm, 8 mm, Hubshaft: 6 mm, 8 mm, 10 mm
RESOLUÇÃO - 1 a 1024PPR
ALIMENTAÇÃO - 5-26VCC
TEMP. DE OPERAÇÃO - 0°C ate 80°C
TEMP. DE ARMAZENAMENTO - 0°C ate 80°C
INTERFACE - HTL (5-26 VCC), TTL (5 VCC)
GRAU DE PROTEÇÃO - IP54
ROTAÇÃO MÁXIMA - 5000RPM
TIPO DE CONEXÃO - Passa cabo lateral

O Encoder Miniatura B40 Dynapar é um dispositivo eletromecânico que converte a posição angular ou o movimento de um eixo ou eixo em sinais de saída digitais. Atualmente existem dois tipos principais de encoder rotativo: absoluto e incremental, sendo o B40 incremental. A saída de um encoder incremental fornece informações sobre o movimento do eixo, que normalmente é processado em outro lugar em informações como posição, velocidade e distância.

Encoders B40 adquiridos na Prodihl são usados ​​em várias aplicações que requerem monitoramento ou controle, ou ambos, de sistemas mecânicos, incluindo controles industriais, robótica e etc.





Todos os detalhes sobre Encoder Incremental HS35N

Para que é usado um encoder incremental?

Encoders incrementais são comumente usados para medir a velocidade de sistemas mecânicos. Isso pode ser feito para fins de monitoramento ou para fornecer feedback para controle de movimento, ou ambos.

Qual é a diferença entre encoder absoluto e incremental?

O encoder rotativo incremental emite o pulso correspondente ao ângulo de rotação apenas durante a rotação e é o método de medição de contagem que soma o pulso do ponto inicial da medição. O encoder rotativo absoluto emite o sinal de posição correspondente ao ângulo de rotação por código.

Quais são as duas configurações mecânicas principais de encoders?

Existem dois tipos diferentes de encoders: lineares e rotativos. Um encoder linear responde ao movimento ao longo de um caminho, enquanto um encoder rotativo responde ao movimento rotacional.

Quais são os tipos de encoder?

Um encoder é classificado em quatro tipos: tipos de indução mecânica, óptica, magnética e eletromagnética. Existem quatro tipos de informações necessárias para girar o motor com alta precisão: quantidade de rotação, velocidade de rotação, direção de rotação e posição de rotação.

Como funciona um encoder absoluto?

Os encoders absolutos funcionam emitindo uma palavra digital de bit conforme o eixo gira. Existem dois discos, ambos com anéis concêntricos e marcadores de deslocamento. Um disco é fixado ao eixo central; o outro se move livremente. Conforme o disco gira, os marcadores ao longo da trilha dos encoders absolutos mudam de posição no disco fixo.

Por que o encoder é usado no motor?

Os encoders são usados em dispositivos que precisam operar em alta velocidade e com alta precisão. O método de controlar a rotação do motor detectando a velocidade de rotação do motor e o ângulo de rotação usando um encoder é chamado de controle de feedback (método de malha fechada).
